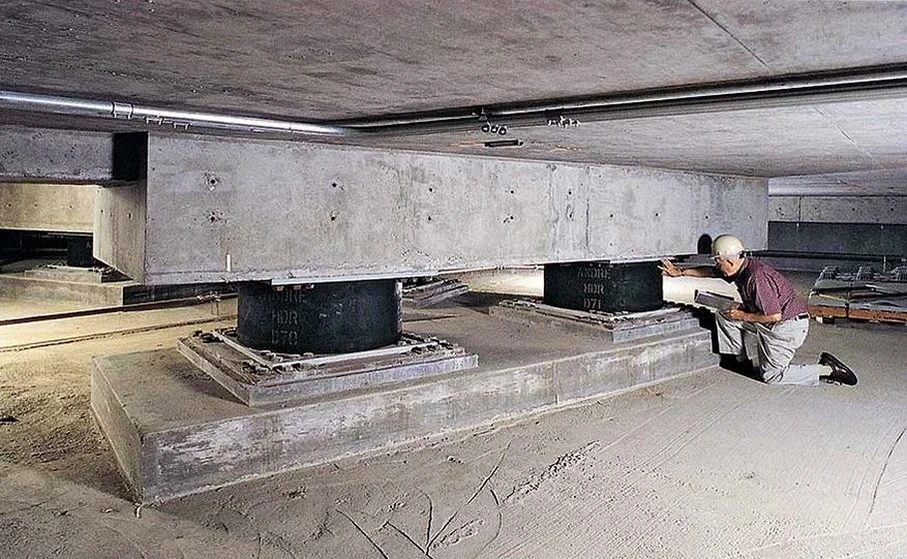

Diseño de Aislación Sísmica de Base en La Pintana: Enfoque...

La Pintana se asienta sobre suelos que combinan depósitos aluviales finos con niveles freáticos que pueden aparecer a menos de 5 metros en sectores como El Castillo. Esta condición, sumada a la clasificación sísmica de la zona, obliga a un diseño de aislación sísmica de base con parámetros muy ajustados. No trabajamos con suposiciones genéricas. Nuestro equipo de laboratorio parte de datos reales del subsuelo, lo que evita sobrecostos por sobredimensionamiento o riesgos de desempeño sísmico deficiente. Antes de definir el sistema de aisladores, la microzonificación sísmica en el predio específico entrega el espectro de diseño real, no el teórico de la norma. Cada proyecto en la comuna recibe un análisis de sitio que considera la interacción suelo-estructura desde el primer cálculo.

La aislación sísmica en La Pintana se define por la rigidez del subsuelo, no solo por la estructura. Un mal dato de suelo inutiliza el mejor aislador.

Método y cobertura

No es lo mismo diseñar la aislación para una estructura en el sector poniente de La Pintana, cerca del Zanjón de la Aguada, que para una edificación en el área oriente hacia La Platina. En el poniente predominan limos y arcillas de alta plasticidad con potencial de consolidación, mientras que al oriente encontramos gravas areno-limosas más competentes. Esta diferencia de suelo cambia por completo la rigidez del sistema de aislación requerido. El diseño de aislación sísmica de base se adapta a cada escenario. Para caracterizar la resistencia del subsuelo y descartar problemas de capacidad portante, ejecutamos sondajes SPT que permiten correlacionar el N60 con la velocidad de onda de corte. Cuando el perfil estratigráfico muestra lentes de material fino suelto, complementamos con ensayos CPT para obtener un perfil continuo de resistencia de punta y fricción local sin alteración de muestras. El diseño final integra estos parámetros en modelos de elementos finitos para calibrar la rigidez horizontal efectiva del sistema aislado.

Contexto regional

El desarrollo urbano de La Pintana se aceleró a mediados del siglo XX sobre terrenos que antes eran predominantemente agrícolas, con rellenos no controlados en varios paños. Este historial constructivo introduce un riesgo geotécnico que impacta directamente en un diseño de aislación sísmica de base: la variabilidad lateral del suelo. Si la rigidez del subsuelo bajo un mismo edificio cambia de un apoyo a otro, el sistema de aislación puede experimentar torsiones no previstas en el modelo. Para mitigar esto, la campaña de exploración debe ser densa. La presencia de napas freáticas someras en invierno también modifica la presión de poros y la capacidad portante dinámica. Un diseño que ignore estos antecedentes locales puede derivar en desplazamientos residuales excesivos del sistema aislado después de un sismo severo. La verificación de la estabilidad de las excavaciones profundas para el foso de aisladores es otro punto crítico que revisamos en la etapa de anteproyecto.

Parámetros técnicos

Parámetro	Valor típico
Periodo objetivo de la estructura aislada	2.5 a 3.5 s típico para suelo tipo C/D
Desplazamiento máximo de diseño (DD)	Calculado según NCh2745 Of.2013
Amortiguamiento efectivo del sistema	15% a 30% según tipo de aislador
Rigidez horizontal post-fluencia (Kd)	Determinada por ensayo de prototipo
Factor de reducción sísmica (R)	1.0 a 2.0 para sistemas aislados
Profundidad de sello de fundación	Variable según perfil de suelo local
Velocidad de onda de corte (Vs30)	Estimada in situ o por correlación SPT/CPT

Servicios complementarios

Exploración geotécnica para foso de aisladores

Ejecución de calicatas, sondajes y ensayos de laboratorio para determinar el perfil estratigráfico y los parámetros de resistencia al corte del suelo donde se alojarán los aisladores.

Definición de espectro de sitio específico

A partir de ensayos de velocidad de onda de corte (MASW o Downhole) y clasificación sísmica del suelo, elaboramos el espectro de diseño que alimenta el modelo estructural del sistema aislado.

Verificación de parámetros de diseño de aislación

Revisión de la rigidez horizontal, amortiguamiento y desplazamientos máximos del sistema de aislación propuesto, contrastando los datos del fabricante con las condiciones reales del subsuelo en la comuna.

Estándares relevantes

NCh2745 Of.2013 - Análisis y diseño de edificios con aislación sísmica, NCh433 Of.1996 Mod.2009 - Diseño sísmico de edificios, NCh2369 Of.2003 - Diseño sísmico de estructuras e instalaciones industriales, ASCE/SEI 7-22 - Minimum Design Loads and Associated Criteria for Buildings and Other Structures (Chapter 17)

Consultas frecuentes

¿Qué norma chilena regula el diseño de aislación sísmica de base?

La norma principal es la NCh2745 Of.2013, que establece los requisitos para el análisis y diseño de edificios con aislación sísmica. Se aplica en conjunto con la NCh433 para la demanda sísmica y la NCh2369 en el caso de instalaciones industriales.

¿Cuánto cuesta un estudio de diseño de aislación sísmica en La Pintana?

El costo varía según la complejidad del proyecto, la cantidad de aisladores y la campaña geotécnica necesaria. Para un estudio completo que incluye exploración en terreno, ensayos de laboratorio y modelación, el rango de inversión se sitúa entre $1.952.000 y $3.923.000.

¿Qué información del suelo es indispensable para diseñar la aislación?

Se requiere el perfil estratigráfico detallado, la velocidad de onda de corte (Vs30), la capacidad portante del sello de fundación, la posición del nivel freático y los parámetros de deformación del suelo. Estos datos se obtienen con una combinación de sondajes, ensayos CPT y geofísica.
