Estudio CBR para Diseño Vial en La Pintana

Los suelos arcillosos del valle del Maipo, sobre los que se asienta La Pintana, presentan una alta sensibilidad a los cambios de humedad. Con napas freáticas a menos de 3 metros en varios sectores de la comuna, la capacidad de soporte puede degradarse rápidamente si no se compacta con la energía adecuada. Es aquí donde el estudio CBR para diseño vial se vuelve indispensable. No se trata solo de un número: interpretamos la curva presión-penetración para anticipar el comportamiento de la subrasante durante la vida útil del pavimento. Trabajamos con muestras inalteradas extraídas de calicatas y las procesamos en nuestro laboratorio bajo condiciones controladas de densidad y humedad, siguiendo los procedimientos del Manual de Carreteras Vol. 8. En una comuna donde la expansión urbana avanza sobre antiguos terrenos agrícolas, el estudio CBR para diseño vial es la base de cualquier proyecto de pavimentación que aspire a durar más de una década sin fallas prematuras.

Un CBR de 3% sin compactar puede transformarse en 15% con la energía de compactación adecuada: la diferencia está en el control de obra.

Método y cobertura

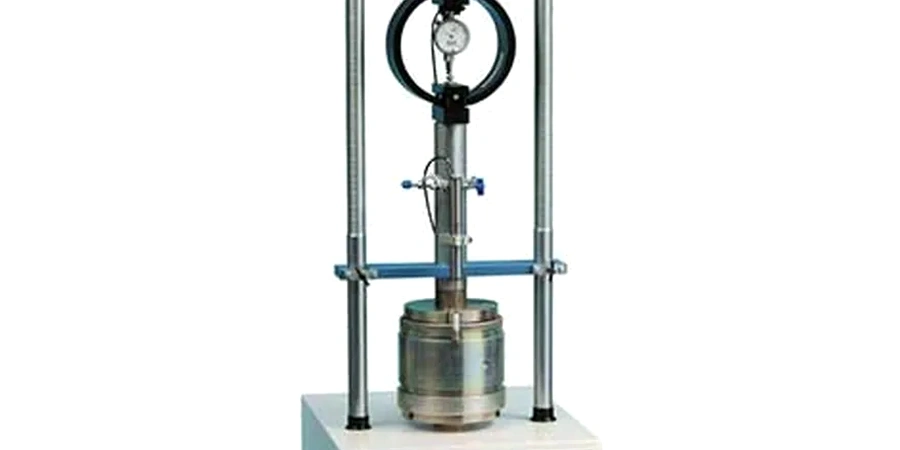

El ensayo se ejecuta con un pistón de penetración normalizado de 19.35 cm² de sección, aplicando una velocidad controlada de 1.27 mm/min sobre la probeta compactada. En La Pintana solemos encontrar suelos finos del tipo CL según USCS, con índices de plasticidad entre 15 y 25. Por eso, antes de compactar, realizamos un ensayo Proctor para definir la densidad máxima seca y la humedad óptima de referencia, dato sin el cual los valores CBR carecen de contexto. La probeta se sumerge durante 96 horas para simular las condiciones más desfavorables de saturación, midiendo el hinchamiento cada 24 horas. Al finalizar, el valor de CBR se calcula tanto para la penetración de 2.5 mm como para 5.0 mm, adoptando el criterio más exigente. Nuestro equipo técnico aplica sobrecargas metálicas que replican el peso del paquete estructural previsto, garantizando que los resultados reflejen las condiciones reales de servicio del pavimento.

Contexto regional

En La Pintana muchas veces vemos que se licitan pavimentos sin un estudio CBR para diseño vial actualizado, confiando en datos de hace 15 años cuando el entorno hidrológico era distinto. El riesgo más concreto es el ahuellamiento prematuro por deficiencia de soporte en la subrasante. Si el CBR real es inferior al asumido en el diseño de espesores, la carpeta asfáltica empieza a deformarse en las primeras temporadas de lluvia. También detectamos casos donde el hinchamiento medido durante la inmersión supera el 2%, lo que obliga a reconsiderar la estabilización con cal o cemento antes de colocar la base granular. Otro problema recurrente es la heterogeneidad: en una misma cuadra de La Pintana el CBR puede variar de 3% a 12% porque el suelo pasó de ser lecho de cultivo a relleno mal controlado. Sin un mapeo sistemático, los tramos débiles quedan ocultos hasta que aparecen las grietas.

Parámetros técnicos

Parámetro	Valor típico
Norma de referencia	LNV 92 (Manual de Carreteras Vol. 8)
Tipo de suelo predominante	Arcillas limosas CL, ML-CL
Energía de compactación	Proctor Modificado (AASHTO T-180)
Inmersión estándar	96 horas con medición de hinchamiento
Velocidad de penetración	1.27 mm/min
Rango de CBR frecuente en La Pintana	2% - 8% (subrasante natural)
Periodo de informe	3 a 5 días hábiles tras muestreo

Servicios complementarios

Determinación de CBR en laboratorio con Proctor de referencia

Ejecutamos el ensayo completo sobre muestras remoldeadas a la humedad óptima del Proctor Modificado, con inmersión de 96 horas. Incluye curva presión-penetración, valor de CBR corregido y medición de expansión. Ideal para proyectos nuevos de pavimentación donde se requiere definir el espesor estructural.

Control de compactación en obra con densímetro nuclear

Verificamos in situ que la subrasante y las capas granulares alcancen la densidad especificada en el diseño. Comparamos los valores de densidad seca con los obtenidos en el laboratorio y medimos el porcentaje de compactación. Servicio ágil para fiscalización durante la ejecución de la obra.

Consultas frecuentes

¿Qué valor de CBR se considera aceptable para una subrasante en La Pintana?

El Manual de Carreteras establece que para tránsito medio a alto se requiere un CBR mínimo de 6% en la subrasante. Si el suelo natural de La Pintana arroja valores inferiores —situación frecuente en arcillas limosas— se debe estabilizar con cal o cemento, o bien proyectar una capa de mejoramiento granular de espesor suficiente para distribuir las cargas.

¿Cuánto cuesta un estudio CBR para diseño vial completo?

El rango de inversión para un estudio CBR con ensayos de laboratorio y emisión de informe técnico en La Pintana varía entre $87.000 y $167.000, dependiendo del número de puntos de muestreo y del plan de compactación a ejecutar.

¿Es obligatorio el ensayo CBR para un proyecto de pavimentación en Chile?

Sí. El Manual de Carreteras Vol. 8 exige la determinación del CBR de la subrasante como parámetro de entrada para cualquier diseño de pavimento flexible o rígido. Sin este valor no es posible dimensionar las capas estructurales ni obtener la aprobación del Servicio de Vivienda y Urbanización (SERVIU) en proyectos de pavimentación urbana.
