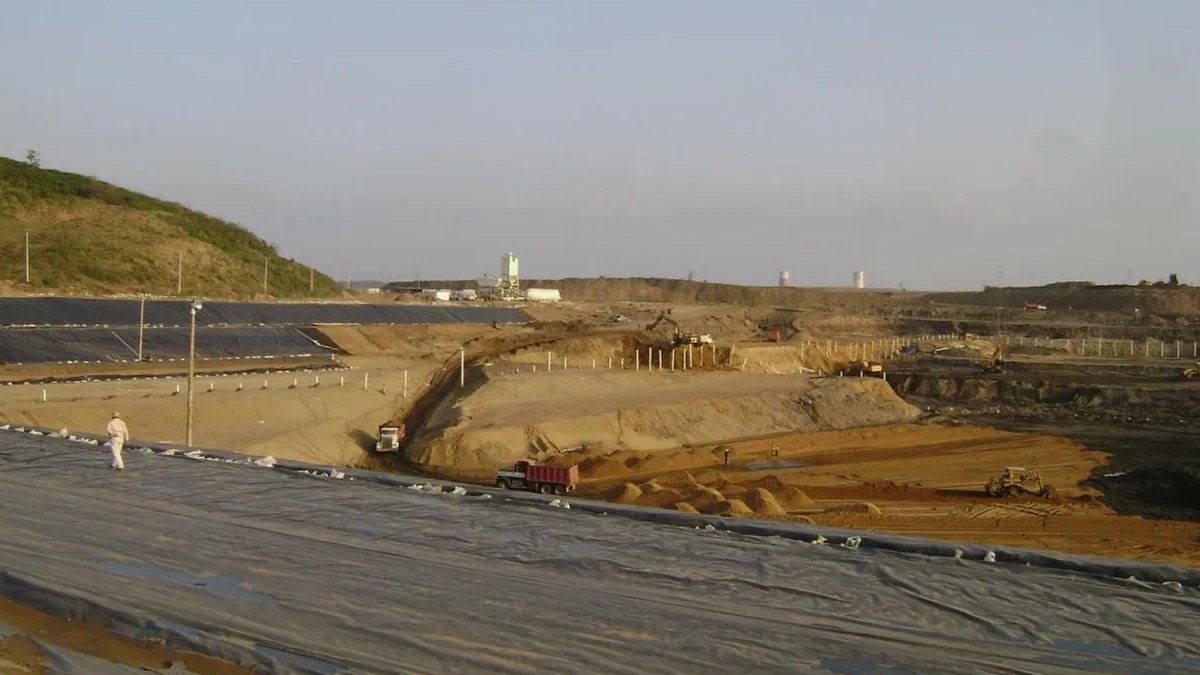

La Pintana, cuyo tejido urbano se consolidó sobre antiguos predios agrícolas al sur de Santiago, presenta un subsuelo dominado por finos limo-arcillosos que retan cualquier intervención subterránea. Cuando se proyectan edificaciones con varios sótanos o infraestructura enterrada en esta comuna de más de 180.000 habitantes, el diseño geotécnico de excavaciones profundas se convierte en la etapa crítica que define la viabilidad del proyecto. La interacción entre la baja resistencia al corte de los estratos superficiales y la presencia de un nivel freático que en invierno asciende notoriamente obliga a modelar con precisión las presiones laterales y las subpresiones.
Para una caracterización precisa del perfil de suelo fino antes de definir el sistema de entibación, el equipo técnico recomienda complementar la campaña con ensayos CPT que permiten obtener registros continuos de resistencia por punta y fricción lateral sin alterar la muestra, información esencial para calibrar los modelos de elementos finitos y predecir las deformaciones inducidas en el entorno inmediato de La Pintana.
En suelos finos saturados de la cuenca sur, el control de asentamientos en edificaciones vecinas es tan crítico como la estabilidad del talud de corte.
Método y cobertura
La metodología para el diseño geotécnico de excavaciones profundas en La Pintana se apoya en modelos numéricos bidimensionales y tridimensionales que discretizan la estratigrafía local. Utilizamos software que aplica métodos de elementos finitos (FEM) y diferencias finitas para simular la secuencia constructiva, donde cada etapa de excavación y colocación de puntales modifica el campo tensional del macizo. Para capturar el comportamiento drenado o no drenado de las arcillas de plasticidad media típicas de la cuenca, se ingresan parámetros obtenidos de ensayos triaxiales consolidados no drenados (CU) y edométricos, que definen la rigidez en descarga-recarga.
Además, se modelan las condiciones hidrogeológicas con elementos de flujo acoplado que representan el descenso del nivel freático mediante pozos de bombeo o well-points, una práctica indispensable en La Pintana durante los meses de julio y agosto. El sistema de contención se dimensiona verificando estados límite últimos y de servicio, con un control estricto de los asentamientos adyacentes para proteger viviendas de albañilería que a menudo carecen de refuerzo sísmico adecuado.
Contexto regional
El contraste entre la estación seca y la húmeda en la zona sur de Santiago impone un reto estacional que no se puede ignorar en La Pintana. Mientras que en verano el suelo superficial se deseca y agrieta, durante el invierno la recarga del acuífero eleva el nivel freático hasta casi un metro de profundidad, saturando los limos y reduciendo drásticamente su cohesión aparente. Esta fluctuación modifica el empuje hidrostático sobre las pantallas de contención y puede desencadenar fallas por sifonamiento en el fondo de la excavación si no se dimensiona correctamente la losa de subpresión o el sistema de drenaje.
El riesgo sísmico añade otra dimensión al problema: La Pintana se emplaza sobre suelos tipo D o E según la clasificación de sitio de la NCh433, lo que amplifica las aceleraciones en superficie. Durante un evento sísmico severo, el incremento dinámico de presiones laterales sobre una entibación puede alcanzar valores de hasta 1.6 veces el empuje estático, según la metodología de Mononobe-Okabe adaptada a las prescripciones de la NCh2369, lo cual exige un diseño con ductilidad controlada en los puntales y anclajes para evitar el colapso progresivo de la excavación.
Estándares relevantes
NCh2369.Of2003 – Diseño sísmico de estructuras industriales (aplicado a sistemas de contención temporales y permanentes), NCh3171.Of2010 – Diseño estructural – Excavaciones, entibaciones y socalzados – Requisitos y métodos de análisis, NCh1508.Of2014 – Geotecnia – Estudio de mecánica de suelos (clasificación y parámetros de entrada para el modelo), NCh433.Of1996 Mod.2009 – Diseño sísmico de edificios (clasificación sísmica del suelo y espectro de diseño), NCh 3263 – Método para ensayo triaxial consolidado no drenado en suelos (parámetros de resistencia para el análisis FEM)
Consultas frecuentes
¿Qué normativa rige el diseño de excavaciones profundas en Chile y cómo se aplica en La Pintana?
La referencia principal es la NCh3171.Of2010, que establece los requisitos para el análisis y diseño de entibaciones y socalzados. Se complementa con la NCh2369 para las combinaciones de carga sísmica, la NCh433 para la clasificación del suelo de fundación y la NCh1508 para los estudios de mecánica de suelos. En La Pintana, la aplicación de estas normas considera un perfil estratigráfico típico de limos y arcillas de la cuenca del río Maipo, con velocidades de onda de corte (Vs30) usualmente inferiores a 300 m/s, lo que clasifica el sitio como tipo D o E y condiciona el espectro de diseño.
¿Qué tipo de sistema de contención es más adecuado para los suelos de La Pintana?
Depende de la profundidad y de la proximidad a estructuras existentes. Para excavaciones de hasta 8 metros en suelos limo-arcillosos con nivel freático alto, las pantallas de pilotes secantes suelen ser la solución más robusta, ya que cortan el flujo de agua y controlan las deformaciones laterales. En casos de menor profundidad y sin edificaciones sensibles en colindancia, las tablestacas metálicas hincadas pueden ser una alternativa eficiente, siempre que se verifique la estabilidad del fondo contra sifonamiento y se instale un sistema de drenaje adecuado.
¿Cómo se controla el agua subterránea durante una excavación profunda en la zona sur de Santiago?
En La Pintana, el nivel freático se encuentra típicamente entre 2 y 4 metros de profundidad en invierno. Para excavaciones que superan esa cota, es necesario deprimir el nivel de agua mediante pozos profundos con bombas sumergibles o sistemas de well-points al vacío, dependiendo de la permeabilidad del suelo. Simultáneamente, se modela el flujo transitorio para estimar el caudal de bombeo y el radio de influencia, verificando que el descenso no induzca asentamientos por consolidación en las viviendas aledañas.
¿Cuál es el valor referencial para un diseño de excavación profunda en esta comuna?
El costo de un diseño geotécnico completo para excavaciones profundas en La Pintana, que incluye la campaña de ensayos de laboratorio, la modelación numérica 2D/3D y la emisión de la memoria de cálculo visada, se sitúa en un rango de $981.000 a $3.922.000. La variación depende de la complejidad geométrica de la excavación, la cantidad de etapas constructivas a simular y la densidad de instrumentación requerida en el plan de monitoreo.
¿Qué parámetros geotécnicos son determinantes para la simulación numérica de la excavación?
Los parámetros críticos que alimentan el modelo constitutivo del suelo son la cohesión efectiva (c') y el ángulo de fricción efectivo (φ') obtenidos de ensayos triaxiales CU, la rigidez edométrica (Eoed) y el módulo de descarga-recarga (Eur) para capturar la expansión del fondo de excavación. Además, el coeficiente de empuje en reposo (K0) se calibra con ensayos de dilatómetro plano (DMT) o se correlaciona con el OCR del depósito. La conductividad hidráulica (k) es igualmente relevante para los análisis de flujo acoplado.
