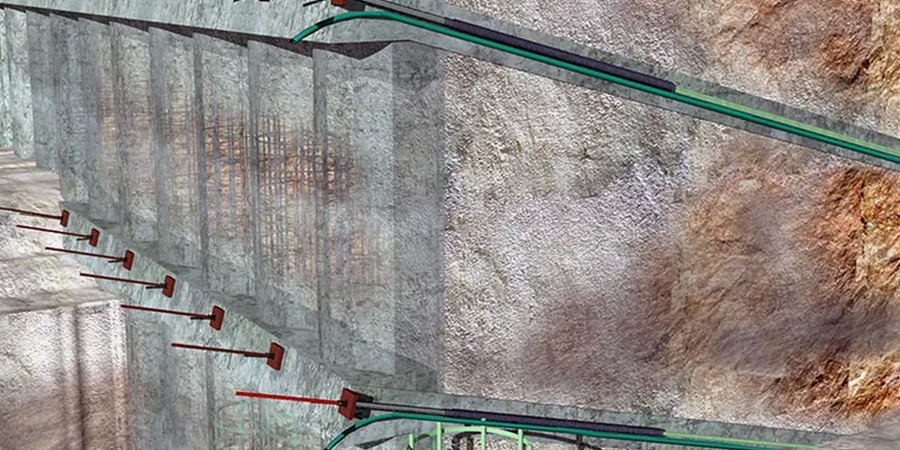

La Pintana, con sus más de 177 mil habitantes y emplazada sobre la cuenca del río Maipo, experimentó un explosivo crecimiento urbano desde los años 80 que llevó a construir sobre depósitos aluviales y suelos finos de origen volcánico. Esta combinación de arcillas limosas con intercalaciones de ceniza no consolidada genera un escenario geotécnico particular donde las excavaciones pueden desestabilizarse con facilidad. Cuando los taludes verticales no son viables o el espacio es limitado, recurrimos a sistemas de anclajes activos y pasivos como alternativa de contención. Nuestro equipo técnico aborda estos proyectos con un conocimiento detallado de la estratigrafía local, porque sabemos que en esta zona de Santiago Sur la capacidad de carga del bulbo de inyección varía drásticamente con la humedad estacional. Antes de definir la longitud libre y de bulbo, siempre recomendamos verificar la compacidad del estrato de soporte mediante un ensayo de CPT que entrega un perfil continuo de resistencia, ideal para estos suelos donde la punta cónica del SPT a veces pierde sensibilidad.
Un anclaje mal inyectado en los limos de La Pintana pierde hasta un 40% de su carga en menos de 48 horas si no se controla la presión de lechada.
Contexto regional
La normativa NCh2369 para diseño sísmico de estructuras industriales es particularmente relevante en La Pintana dado que la comuna se clasifica como zona sísmica 3 con suelo tipo D o E según la NCh433.Of1996 Mod.2009, lo que implica una alta demanda de ductilidad sobre los elementos de contención. Un anclaje activo que no considere el incremento dinámico de tracción durante un sismo puede fallar por arrancamiento del bulbo o por rotura frágil del tendón. El riesgo más severo que observamos en la práctica es la corrosión bajo tensión del acero de pretensado cuando el nivel freático somero —que en La Pintana se encuentra a veces a menos de 3 metros— entra en contacto con las vainas de protección. Para mitigar esto, especificamos doble protección anticorrosiva con inyección de resina epóxica sobre la barra Dywidag o cordones engrasados, más una verificación de continuidad eléctrica posterior. Al igual que en proyectos de estabilidad de taludes en la ribera sur del Zanjón de la Aguada, la interacción suelo-anclaje debe modelarse con parámetros efectivos de fricción residual, no de pico, para prevenir una falla progresiva del sistema de contención.
Consultas frecuentes
¿Cuánto cuesta el diseño de anclajes activos en La Pintana?
El costo varía según la carga de trabajo y el número de tirantes. En términos generales, un proyecto de diseño que incluye ensayos de arrancamiento, memoria de cálculo y especificaciones técnicas se mueve en un rango de $481.000 a $2.060.000, dependiendo de la complejidad del perfil de suelo y la cantidad de niveles de anclaje.
¿Qué diferencia hay entre un anclaje activo y uno pasivo para mi proyecto en La Pintana?
El anclaje activo se tesa inicialmente para aplicar una carga de compresión inmediata al terreno y limitar las deformaciones desde el primer momento; es ideal para muros colindantes en La Pintana, donde no puedes permitir asentamientos en la propiedad vecina. El pasivo, en cambio, trabaja por reacción: solo entra en carga cuando el macizo se deforma, y se usa más en estabilización de taludes naturales o cortes temporales donde se acepta una pequeña deformación previa.
¿Hacen ensayos de arrancamiento en obra?
Sí, nuestro laboratorio de mecánica de suelos cuenta con gatos hidráulicos y celdas de carga calibradas bajo ISO 17025 para ejecutar ensayos de tracción in situ. Aplicamos cargas incrementales sostenidas por ciclos y medimos la fluencia con comparadores. Así validamos que la capacidad última del bulbo inyectado supere el coeficiente de seguridad de 1.5 que exige la normativa.
¿Qué pasa si el nivel freático está muy alto en mi terreno de La Pintana?
Es una condición frecuente. En ese caso, el diseño de anclajes debe incorporar un sistema de inyección en dos fases con obturador para evitar que el agua contamine la lechada, además de especificar vainas de protección anticorrosiva superpuestas. También ajustamos la presión de inyección para no fracturar el suelo fino saturado y perder confinamiento en el bulbo.
